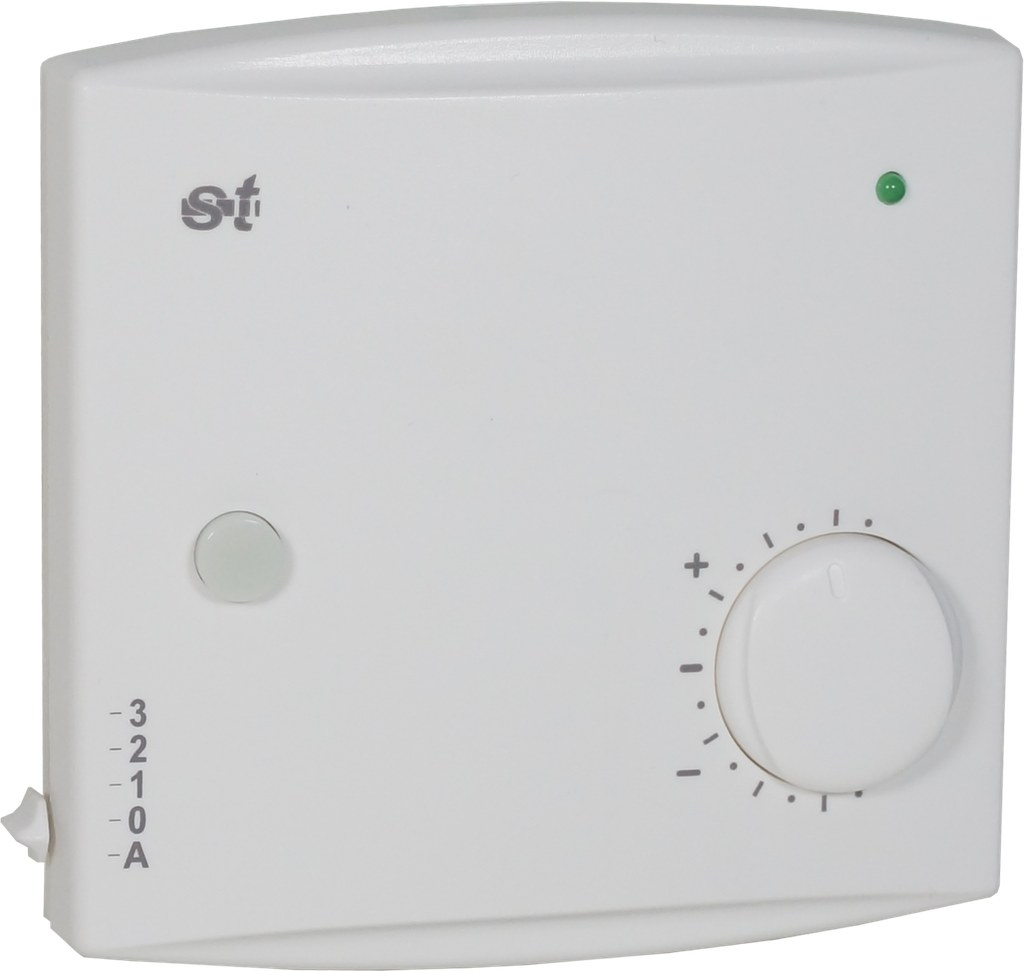

RF02 PTL-S5
Sonde d'ambiance passive
Design apparente : VULLY
⚠️ Plage de mesure : selon le type de capteur
Consigne passif (1.0, 5.0 ou 10 kOhm)
Bouton poussoir et LED
Commande ventilateur numérique A-0-1-2-3
Indice de protection : IP20
- 1. RF02 | Fiche Technique
- 2. RB100 + RB150 | Fiche Technique
- 3. VULLY De-Montage | Feuille annexe
- 5. RIGI - AP mit Poti | Dimension Drawings
- 5. Vully - AP | Dimensions
- 7. Installation of Vully housings | clip
- 8. RIGI + Vully - passiv | CE
- 9. Instructions de Climasuisse sur l'installation du capteur
- 9. Tableau des résistances - tableau
Caractéristiques de RF02 PTL-S5
| Elément de mesure | PT1000 ou NI1000 ou NI1000 TK5 ou PT100* ou NTC 1.8k Ohm ou NTC 10k Ohm B3977 ou NTC 10k Ohm B3460 ou NTC 10k Ohm PreT3 ou LM235Z ou KTY 81-121 ou KTY 81-221 |
| Potentiomètre passif | 1k Ohm ou 5k Ohm ou 10k Ohm |
| Unité de mesure | Température |
| Sortie | passive |
| Commande | Potentiomètre - Bouton - LED - Commande ventilateur (PTL-S5) |
| Modèle | VULLY AP |
