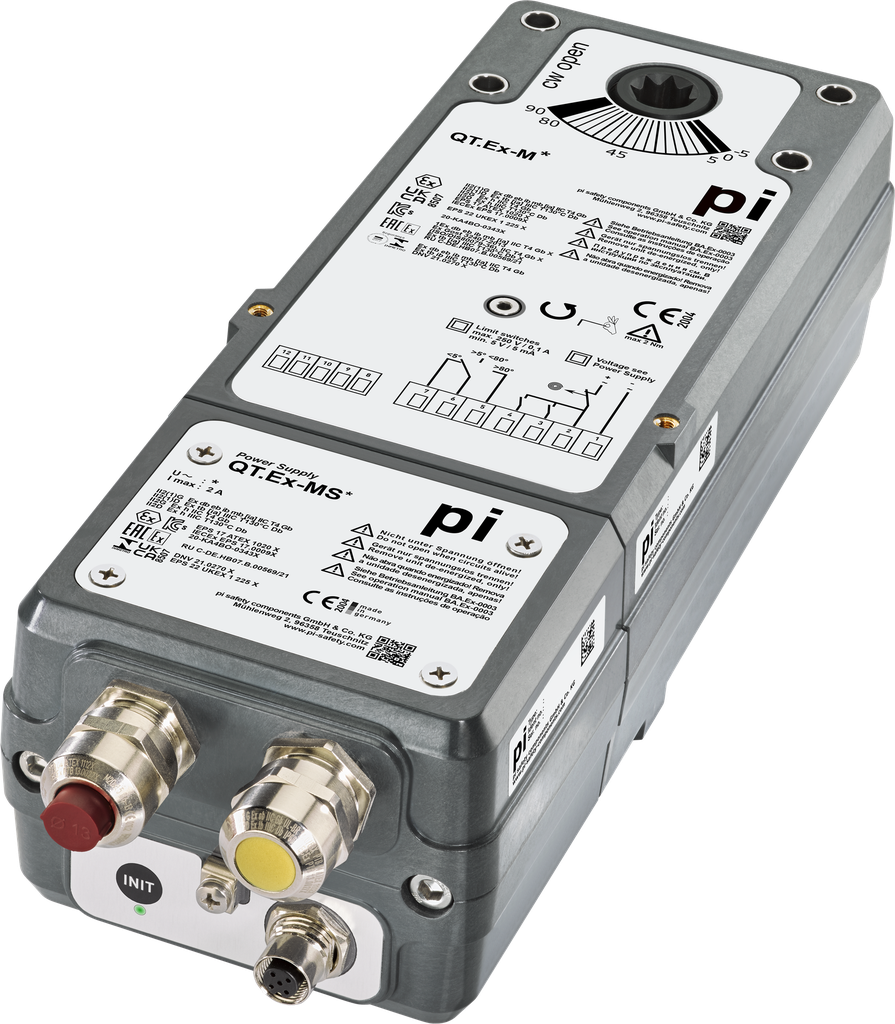

QT.Ex-MF02-SH
Internal Reference:
Actionneur électrique, antidéflagrant
ATEX / IECEx / KC / EAC / INMETRO / UKEX
II2(1)G Ex db eb ib mb [ia Ga] IIC T4 Gb / II2G Ex h IIC T4 Gb
II2(1)D Ex ib tb [ia Da] IIIC T130°C Db / II2D Ex h IIIC T130°C Db
Alimentation: 85–250 VAC 50–60 Hz
Commande: Ouverture – Fermeture
Contacts auxiliaires: 5° / 80° max 250 V / 1 A, min 5 V / 5 mA
Moteur: ≥ 12 Nm / 15 s / 90°
Fonction de sécurité (ressort): ≤ 12 Nm / 2 s / 90°
Angle de rotation: 95°, incl. 5° de précontrainte
Puissance absorbée: 5 W / 7 VA en position de maintien
20 W / 30 VA moteur – dimensionnement min. 30 VA / 2 A
Humidité: 0 à 90 % rF sans condensation
Plage de température: Ta = –40°C à +60°C
Carré d’axe: 12 × 12 mm (liaison par forme)
Matériau du boîtier: Polymère haute technologie, sans halogène
Indice de protection: IP66
Dimensions: env. 320 × 120 × 85 mm
➡️ Inclus: KR.Vz‑12 (borne de serrage pour axes Ø 10 à 20, □ 10 à 14 mm + tôle anti‑rotation galvanisée)
| Contrôle: 3-Points / Ouvert-Fermé |
